108A型體外沖擊波碎石機用于治療泌尿系結石，是基于專業超聲定位碎石機，沖擊波治療系統與治療床一體化設計，操作簡單，快捷有效，是系列產品中性價比最高的體外沖擊波碎石機；

2. 產品特征

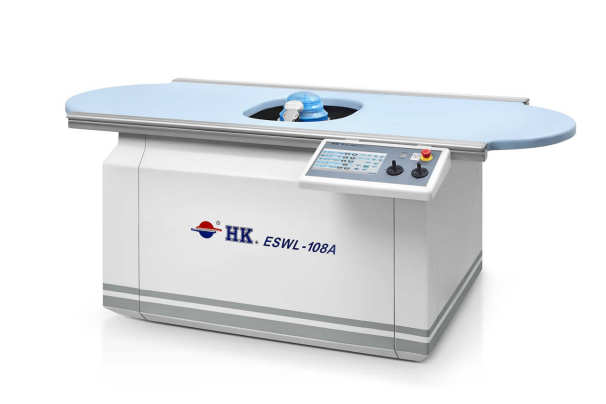

2.1產品外觀

結構組成：主機治療床、床旁控制盒；

系統組成：觸控?fù)u桿系統、數控運動系統、沖擊波源系統、水處理系統、超聲定位系統組成。

2.2功能描述：

(1) 整機配置獨立的數控MCU系統、彩屏觸摸屏控制臺、搖桿運動控制系統，沖擊波參數及運行狀態實時顯示，帶給用戶舒適高效的操作體驗。

(2) 電磁式聲學透鏡聚焦沖擊波源，具備低能量范圍調節的優質沖擊波，微損傷，碎石效果好，結合全新的可選變焦模式，可對肥胖及瘦小泌尿系患者結石的治療，沖擊波能量的精確控制與提供多焦點的選擇以提高安全和碎石率；兼容液電式沖擊波源，讓用戶有更多選擇；

(3) 沖擊波傳播介質水處理裝置，具備自動循環恒溫、排氣功能，有效降低沖擊波能量衰減，保證有效治療；

(4) 具備沖擊波高頻高壓系統，保證沖擊波能量的穩定性；

(5) 沖擊波源的治療焦點中軸線以C形軌道圓心的弧面運動，可調整最佳沖擊波治療角度，也可獲取更完美的泌尿系超聲影像；

(6) 治療床與主機的定位系統和治療系統一體化設計，有效保證設備的快捷裝配精度及床邊操作的良好空間；。

高壓脈沖電容儲能范圍：電磁式50J～128J；液電式5J～53J

壓縮聲壓峰值（20～60）MPa；

膨脹聲壓峰值≤5MPa；

脈沖寬度≤1us；

脈沖上升時間≤0.5us；

電磁式沖擊波焦體大?。?/span>

焦距110mm時，徑向范圍±7.5mm;軸向范圍-40mm～50mm

焦距130mm時，徑向范圍±7.5mm;軸向范圍-40mm～55mm

焦距150mm時，徑向范圍±7.5mm;軸向范圍-50mm～70mm

聚焦點可變焦，電磁式分別為110mm、130mm 、150mm；

液電式沖擊波焦體大?。?/span>

焦距130mm時，徑向范圍±7mm;軸向范圍±15mm；

觸發頻率范圍：60～120次/分鐘(1～2HZ)

超聲定位系統：

探頭軸心延線與碎石焦點徑向誤差≤2 mm；

探頭表面與碎石焦點測距誤差≤2 mm；

B超圖像分辨率縱向≤2 mm，橫向≤2 mm；

3. 機械參數

治療床升降范圍：≥100mm；

治療床縱向移動范圍：≥80mm；

治療床橫向移動范圍：≥80mm；

波源轉動角度范圍：≥15°誤差2°；

B超裝置升降范圍：25-125mm；

測量與顯示誤差≤2mm；

機械傳動最小調節細度，三維六向均≤1mm；

治療床承重：135kg；

主機尺寸：長1200×寬650×高850 mm；重量：220KG

床面尺寸：長2100×寬750 mm；

環境條件：溫度10℃～30℃，濕度30～75%(無凝結現象)，

大氣壓強86～106 kPa；

電源條件：～220V、50Hz，內阻≤0.3Ω；

電源容量：3KVA
